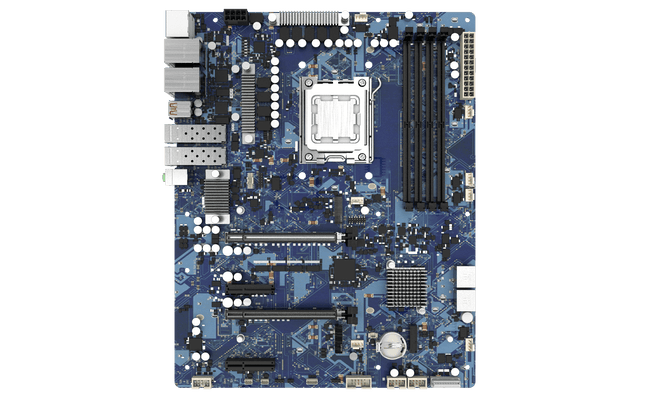

CT-AR701 ATX Industrie-Motherboard mit AMD Ryzen 9000/8000/7000 Desktop-Prozessoren & EPYC 4004/4005 Prozessoren

CT-DR101 3,5" SBC Industrie-Motherboard mit AMD Ryzen™ Embedded R1000/V1000 Prozessor


  • Unterstützt die AMD Ryzen™ Embedded R1000/V1000-Serie

  • 2x 260-Pin DDR4 2400 SO-DIMM. Max. Bis zu 32 GB

  • 2x Intel® GbE (unterstützt Wake-on-LAN und PXE)

  • Unterstützung für drei unabhängige Displays

  • 1x Frontpanel mit Audio-Unterstützung über internen Header

  • 1x Mini-PCIe-Steckplatz in voller Größe für Erweiterungsmodule

  • 1x M.2 B-Key für 4G/5G-Kommunikation und Speicher

  • 2x USB 3.2 Gen 2, 2x USB 2.0

  • 2x COM RS-232/422/485 (intern)

  • 1x SATA 6,0 Gbit/s

  • Watchdog-Timer: 1–225 Sekunden Systemreset

  • TPM 2.0 wird unterstützt

Datenblatt ansehen

Zertifizierungen:

Ryzen Embedded

AMD Ryzen™ Embedded V1000 SoCs

Die industriellen SBCs von Premio mit AMD Ryzen™ Embedded SoCs bieten Embedded- und IoT-Anwendungen eine neue Leistungsklasse in einer integrierten Einplatinenlösung. AMD-Industrie-Motherboards erreichen ein neues Maß an Vielseitigkeit für fortschrittliche Datenverarbeitung und drahtlose Telemetrie und ermöglichen so neue Dimensionen der künstlichen Intelligenz. Integrieren Sie AMD-Industrie-Einplatinencomputer für robuste Embedded-Anwendungen im industriellen Einsatzbereich!

R1000-Serie

2C/4T

"Zen"Core

3

"Vega" Grafik-CUs

3

2x 4K-Displays,
1x WUXGA-Display

Sicherheit

Sicherer Systemstart und
Speicherverschlüsselung

SW & HW

Kompatibilität mit V1000

4K

H264/H265-Verschlüsselung &
Dekodierung VP9

V1000-Serie

4C/8T

"Zen"-Kern 14 nm

3

TFLOPS

3

2x 4K-Displays,
1x WUXGA-Display

Sicherheit

Sicherer Systemstart und
Speicherverschlüsselung

Skalierbarkeit

12 W – 54 W

4K

H264/H265-Verschlüsselung &
Dekodierung VP9

Native ECC-Speicherunterstützung

Gewährleisten Sie mit ECC-Speicher eine zuverlässige 24/7-Nutzung in leistungsstarken, unternehmenskritischen Anwendungen. ECC-Speicher erkennt und behebt Speicherfehler sofort, bevor diese zu Datenbeschädigung oder Systemabstürzen führen können.

Kompaktes 3,5-Zoll-Formfaktor

Der CT-DR101 AMD Embedded-SBC zeichnet sich durch kompakte Abmessungen von 146 mm x 102 mm aus, wodurch das Motherboard in platzbeschränkten Embedded-Systemen eingesetzt werden kann und gleichzeitig eine Vielzahl von E/A-Ports sowie eine leistungsstarke Rechenkonfiguration bietet.

Erweiterung an Bord

Der CT-DR101 bietet dank verschiedener Onboard-Erweiterungssteckplätze, darunter mPCIe und M.2, ein breites Spektrum an Skalierbarkeit. Diese robusten Erweiterungssteckplätze unterstützen verschiedene Leistungsbeschleuniger für eine noch höhere Performance.

Robuste drahtlose Konnektivität

Der CT-DR101 3,5" AMD Embedded SBC ermöglicht robuste drahtlose Verbindungen für Remote- und mobile Embedded-Anwendungen. Das System verfügt über moderne Drahtlostechnologien, um eine zuverlässige Verbindung zu verschiedenen Netzwerken, Sensoren und IoT-Geräten zu gewährleisten.

  • Wi-Fi 6
  • Bluetooth 5
  • SIM-Karte für 4G/LTE
  • SIM-Karte für 5G-Mobilfunk
*Nur Basispreis; das Vertriebsteam prüft die Komponentenkonfiguration und den Preis.
*Ab: $0.00

Spezifikationen

System
Processor Support AMD Ryzen™ Embedded R1000/V1000 Series

AMD Ryzen™ Embedded V1605B with Radeon™ Vega 8 Graphics, 4M Cache, 4 Cores, 8 Threads, Up to 3.6 GHz



AMD Ryzen™ Embedded R1606G with Radeon™ Vega 3 Graphics, 4M Cache, 2 Cores, 4 Threads, Up to 3.5 GHz
System Chipset SoC
LAN Chipset GbE1: Intel i210 (Support Wake-on-LAN and PXE)

GbE2: Intel i210 (Support Wake-on-LAN and PXE)
Audio Codec Realtek ALC888S HD Audio Codec
System Memory 2x 260-Pin DDR4 2400 MHz SO-DIMM.
Max. up to 32GB (ECC and Non-ECC)
Graphics AMD RadeonTM Vega 8 (V1605B)
AMD RadeonTM Vega 3 (R1606G)
BIOS AMI uEFI 64 Mbit SPI flash
Watchdog Software Programmable Supports 1~255 sec. System Reset
TPM TPM 2.0
Display
Display Port 1x DisplayPort 1.4, DP++, Support resolution 3840 x 2160, 60Hz
HDMI 1x HDMI 2.0b, Support resolution 3840 x 2160, 60Hz (Optional)
LVDS 1x 24-bit dual channel LVDS, Support resolution up to 1920x1200, 60Hz
Multiple Display 3x Independent display for R1000 & V1000 series
Storage
M.2 1x M.2 B Key, 3042, Support SATA
SATA 1x SATA 7-Pin Connector
SIM Socket 1x SIM socket (M.2 B Key attached)
Expansion
Mini PCIe 1x Full-size Mini PCIe (PCIe x1, USB 2.0)
Rear I/O
Display Port 1x DisplayPort
HDMI 1x HDMI
LAN 2x RJ45
USB 2x USB 3.2 Gen2 (10Gbps)

2x USB 2.0
Others 1x Power LED, 1x HDD LED indicator
Internal I/O
Audio 2x 6-Pin Front Panel Header
COM 2x RS-232/422/485
DIO 2x 4-Bit DIO (4 In / 4 Out)
Others 1x Front Panel header

1x 4-Pin FAN Connector

1x RTC Battery Cable

1x 50-Pin High Speed Connector (PCIe x4)
Operating System
Windows Windows 10
Linux Linux Kernel 5.x (Fedora 30 or above / Ubuntu 19.04 or above)
Power
Power Management ACPI

OVP / OCP / Power reverse protection support
Power Mode AT/ ATX 12V
Power Connector 4-pin power connector (internal)
Environment
Form Factor 3.5" Embedded SBC
Operating Temperature -40°C ~ 75°C, 95% (non-condensing), operating
Storage Temperature -40°C ~ 85°C, 95% (non-condensing), Non-operating
Relative Humidity 10% ~ 90% relative humidity, non-condensing
Physical
Dimensions 146 mm x 102 mm
