CT-AR701 ATX-Industrie-Motherboard mit AMD AM5-Sockel für EPYC™- und Ryzen™-Prozessoren, B650-Chipsatz

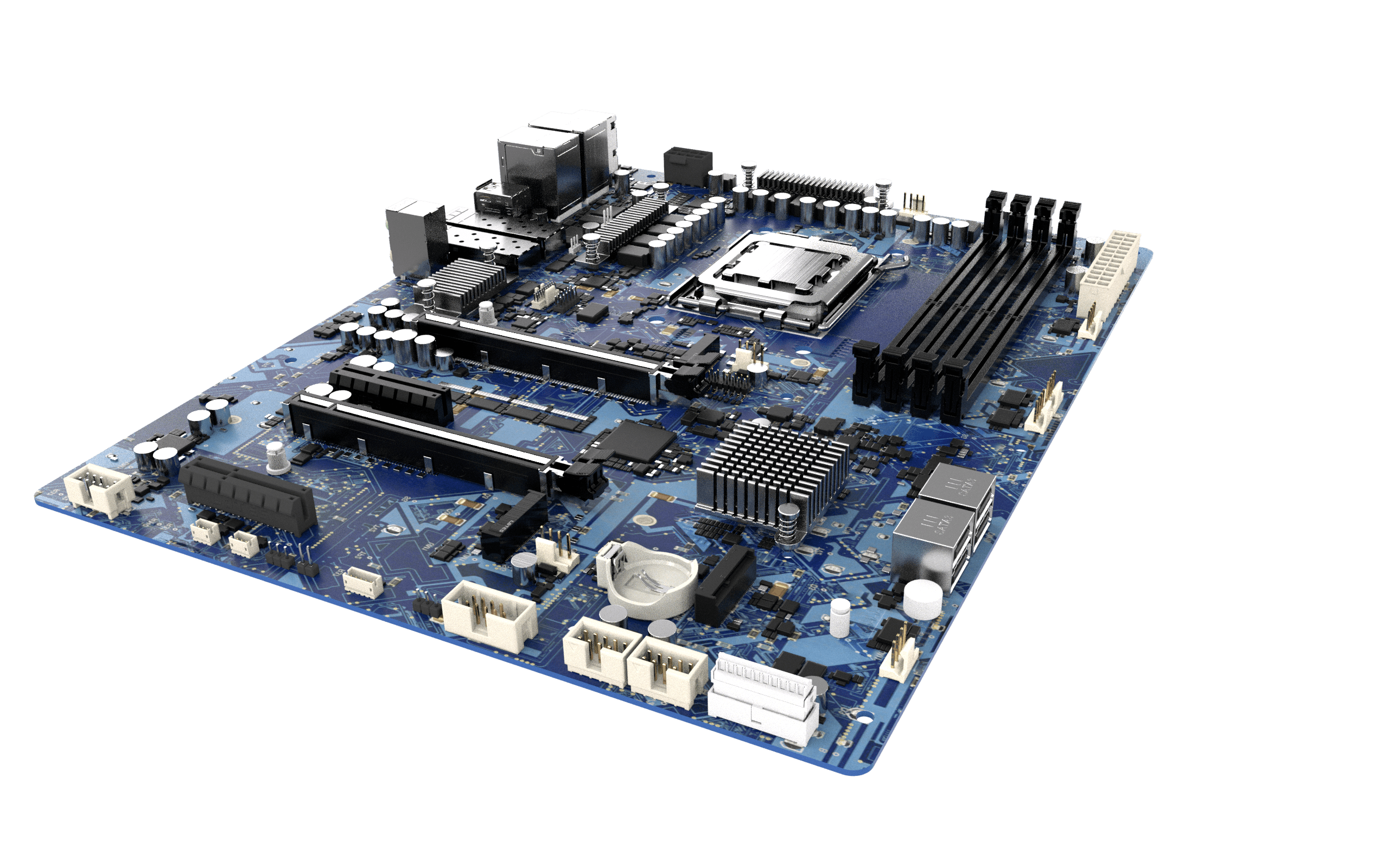

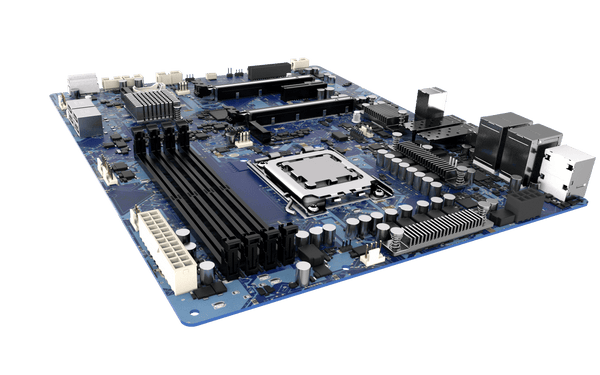

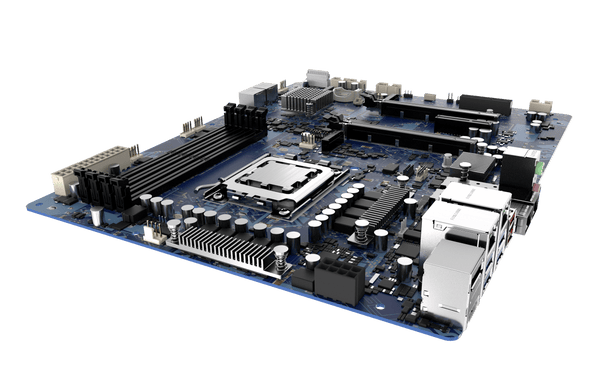

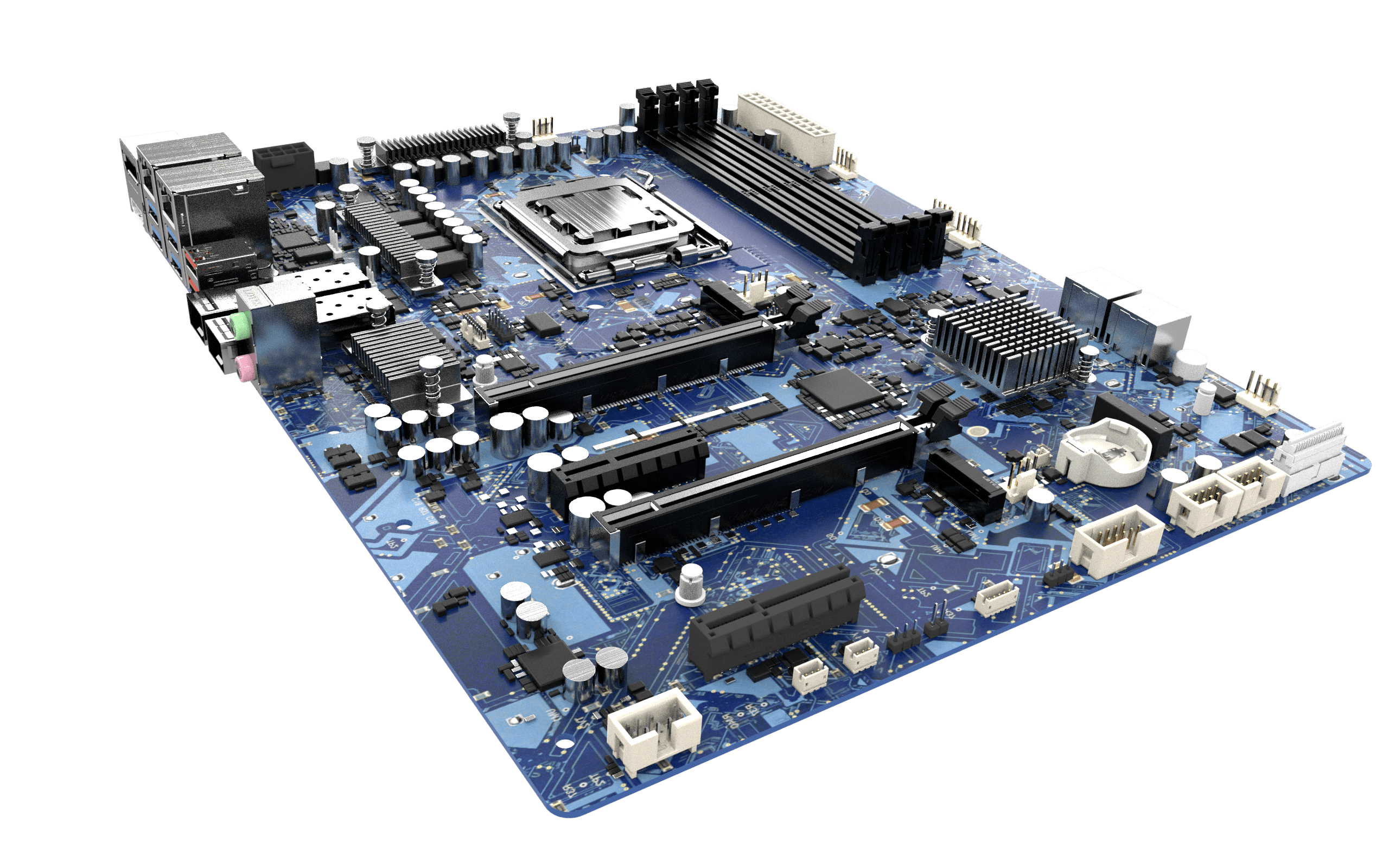

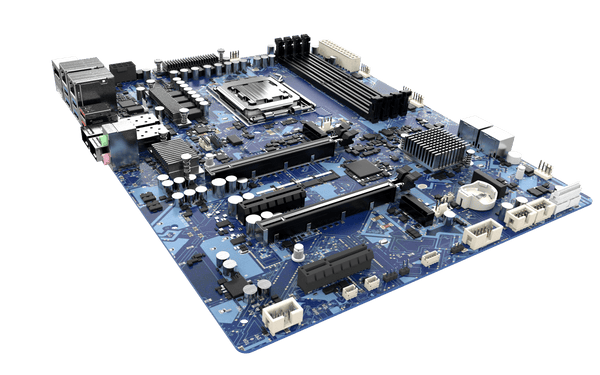

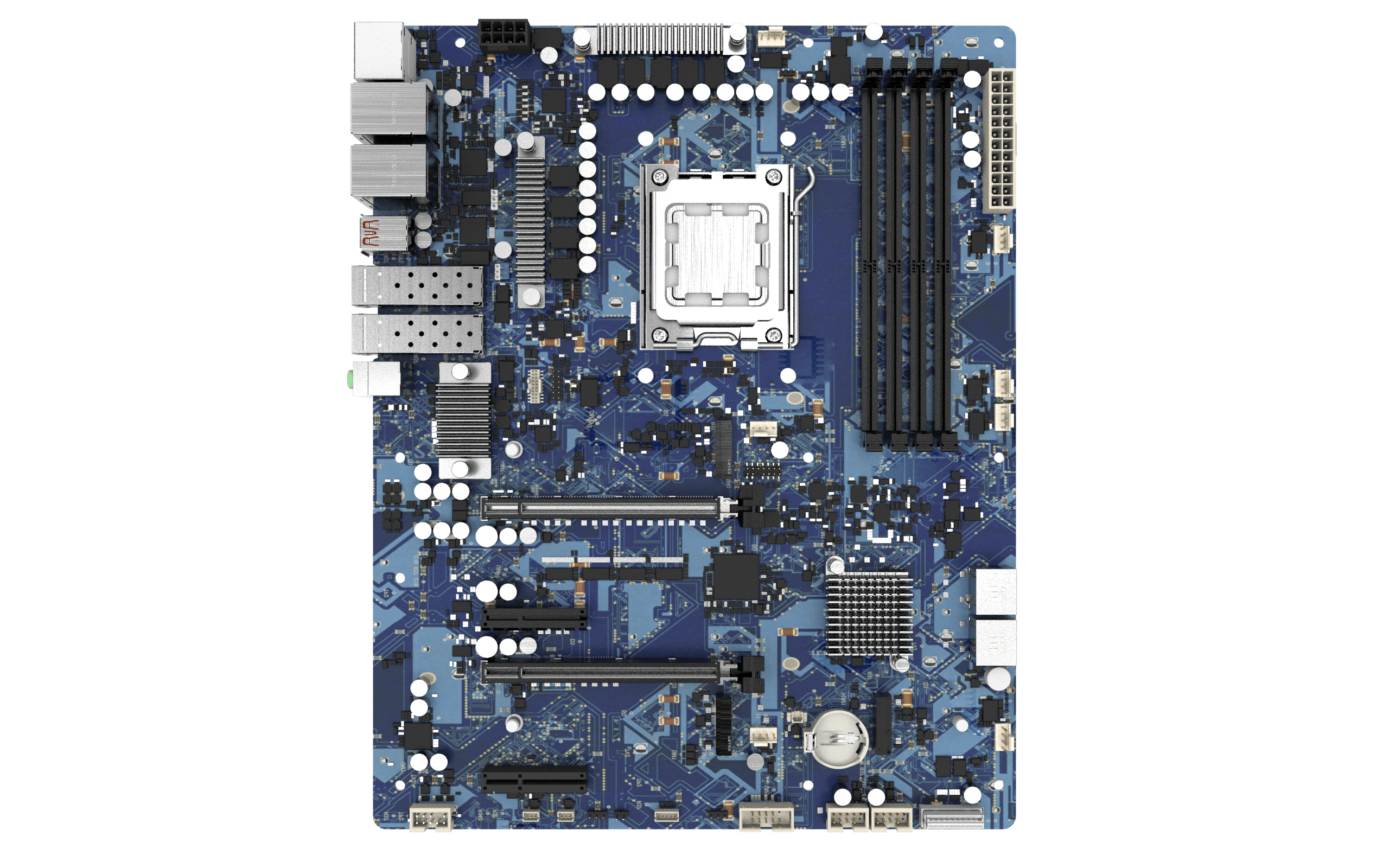

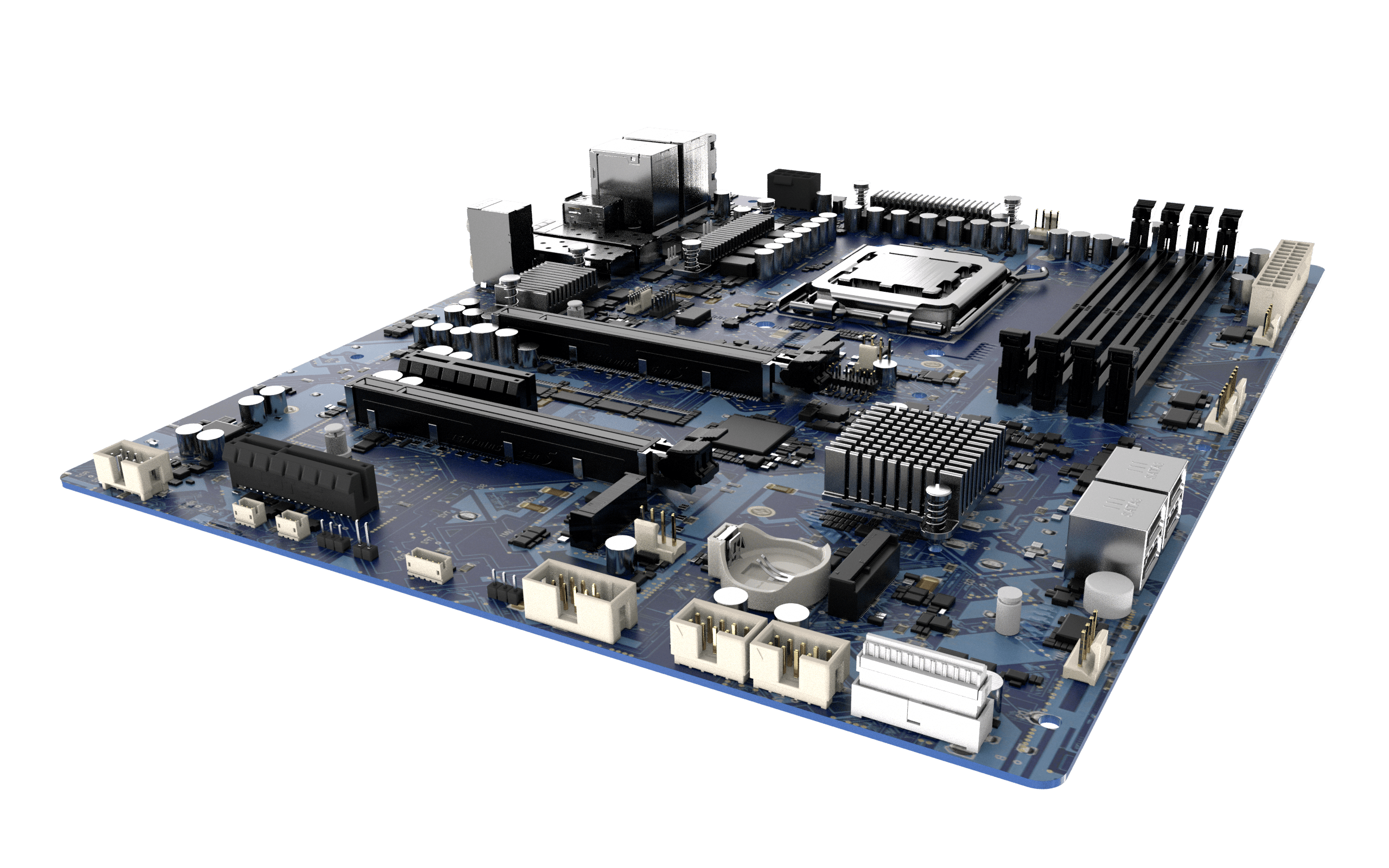

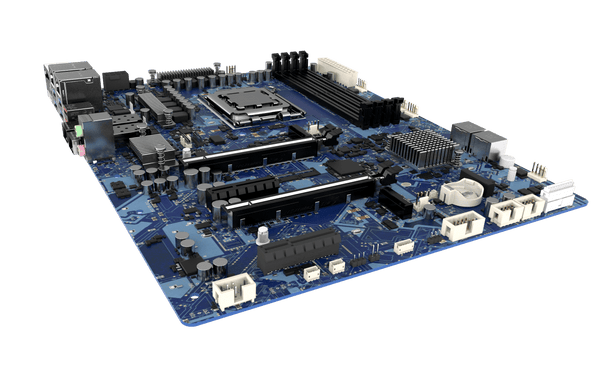

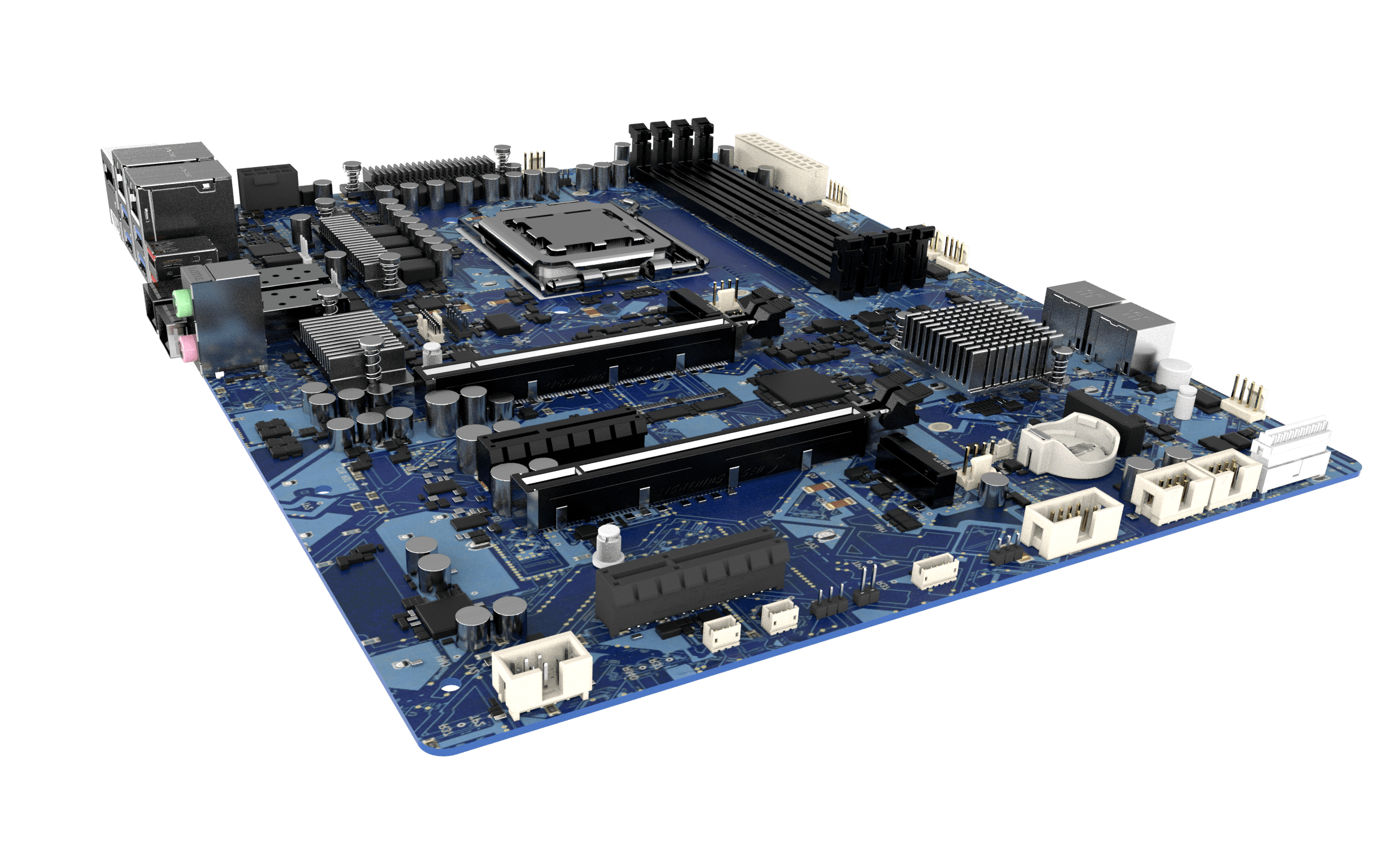

CT-AR701 ATX-Industrie-Motherboard mit AMD AM5-Sockel für EPYC™- und Ryzen™-Prozessoren, B650-Chipsatz

• Unterstützt AMD EPYC 4005/4004 und Ryzen™ 9000/7000 Desktop-Prozessoren (max. 170 W TDP)
• AMD B650 Chipsatz
• 4x DDR5 UDIMM, bis zu 5600 MT/s, max. 192 GB (Non-ECC)
• 2x Intel® I210AT, 2x Broadcom 10GbE LAN
• Unterstützung für zwei unabhängige Displays: DP, HDMI
• 2x M.2 M-Key 2280 NVMe, 1x M.2 E-Key 2230
• 2x PCIe x16 Gen 5, 1x PCIe x4 (Open End), 1x PCIe x1
• 4x Dual SATA 3.0
• 6x USB 3.2 Gen 2 x1 (10 Gbit/s), 2x USB 3.2 Gen 1 x1 (5 Gbit/s) (2x intern), 4x USB 2.0-Anschlüsse (intern)
• Watchdog-Timer: 1–255 Sek. Systemreset
• TPM 2.0 unterstützt
Datenblatt
Benutzerhandbuch
Produktbeschreibung

Modell:

CT-AR701

CT-ARL01

CT-AR701

Zertifizierungen:

Ryzen Embedded

Skalierbares Multi-Core-Computing

DDR5-Speicher mit hoher Kapazität

Hochgeschwindigkeitsnetzwerke

Flexible Erweiterung

Speichererweiterung

Industrielle E/A-Konnektivität

Skalierbare AMD Ryzen™ & EPYC™ Leistung

Die Plattform unterstützt AMD Ryzen™ 9000/7000-Serie und AMD EPYC™ 4005/4004-Prozessoren und bietet Folgendes:

  • Bis zu 16 Kerne / 32 Threads, abhängig vom Prozessor
  • Ryzen™-Optionen für leistungsstarke Edge- und KI-Workloads
  • EPYC™-Optionen für serverorientierte und Multi-Workload-Bereitstellungen
  • PCIe Gen 5- und DDR5-Unterstützung für skalierbare Systemleistung

DDR5-Speicher mit hoher Kapazität

Ausgestattet mit 4x DDR5 5600 UDIMM-Steckplätzen unterstützt der CT-AR701 bis zu 192 GB Systemspeicher für anspruchsvolle industrielle und Edge-Workloads.

Netzwerk mit hoher Bandbreite dank Dual 10GbE SFP+

Der CT-AR701 ist mit dem Broadcom BCM57412-Controller ausgestattet und für die Datenübertragung über große Entfernungen mit geringer Latenz und EMV-Unempfindlichkeit ausgelegt.

  • 2x 10GbE SFP+ für Hochgeschwindigkeits-Glasfaser- oder Direktanschlussnetzwerke
  • 2x 1GbE RJ45 für Standard-Kupfer-Ethernet-Konnektivität

PCIe Gen 5-Erweiterung für Hochleistungssysteme

Mehrere PCIe-Steckplätze unterstützen Erweiterungskarten und ermöglichen so die Integration von GPUs, KI-Beschleunigern und anderen spezialisierten Erweiterungskarten.

  • 2x PCIe x16-Steckplätze mit PCIe Gen 5-Unterstützung
  • 1x PCIe x4 offener Steckplatz
  • 1x PCIe x4 (x1 Lane)

Effizienter Speicher für datenintensive Workloads

Mit vielseitigen Speicher- und drahtlosen Erweiterungsoptionen bietet der CT-AR701 schnellen Datenzugriff und zuverlässige Speicherkapazität.

  • 2x M.2 M-Key für PCIe NVMe-Speicher
  • 1x M.2 E-Key für WLAN und Bluetooth
  • 4 SATA 3.0-Anschlüsse mit RAID-Unterstützung

Industrietaugliche E/A für zuverlässige Integration

Diese Kombination ermöglicht eine schnelle Kommunikation zwischen Kameras, Speichermedien, Sensoren, Netzwerkinfrastruktur und anderen angeschlossenen Geräten.

  • 6 USB 3.2 Gen 2-Anschlüsse mit Übertragungsgeschwindigkeiten von bis zu 10 Gbit/s
  • 2 interne USB 3.2 Gen 1- und 4 interne USB 2.0-Anschlüsse
  • Line-In- und Line-Out-Audioanschlüsse

Zuverlässiges Fernmanagement für den 24/7-Betrieb

Die Remote-Management-Lösungen von Premio unterstützen Unternehmen bei der Überwachung, Aktualisierung, Fehlerbehebung und Wiederherstellung von Edge-Geräten. Dank In-Band- und Out-of-Band-Management ermöglicht der CT-AR701 skalierbare Transparenz, Fernwartung und Steuerung auf Hardwareebene.

Zwei unabhängige 4K-Displayausgänge

Unterstützt zwei unabhängige 4K-Displays für Überwachungs-, Visualisierungs-, Steuerungs- und Bedienerschnittstellenanwendungen.

  • 1x DisplayPort 1.4a, bis zu 4096 x 2304 bei 60 Hz
  • 1x HDMI 2.0, bis zu 4096 x 2160 bei 60 Hz

Industrielle Zuverlässigkeit für den Langzeiteinsatz

Konzipiert für den zuverlässigen Betrieb in industriellen Systemen und unter kontinuierlichen Edge-Workloads, bietet es Folgendes:

  • Betriebstemperaturbereich: 0 °C bis 60 °C
  • CE-/FCC-Klasse-B-Zertifizierung
  • TPM 2.0 für hardwarebasierte Sicherheit
*Nur Basispreis; das Vertriebsteam prüft die Komponentenkonfiguration und den Preis.
*Ab: $525.00

Spezifikationen

System
Processor Support AMD EPYC 4005/ 4004 & Ryzen™ 9000/7000 Series Desktop Processors (Max 170W TDP):
• AMD EPYC™ 4565P
• AMD EPYC™ 4564P
• AMD Ryzen™ 9 9950X
System Chipset AMD B650
LAN Chipset LAN1/2: Intel® I210AT GbE LAN
LAN3/4: Broadcom BCM57412 10GbE LAN
Audio Codec Realtek® ALC897-VA2-CG High Definition Audio Codec
System Memory 4x 288-pin Dual-Channel DDR5 UDIMM, Max. up to 192GB (Non-ECC)
• EPYC 4005 / Ryzen 9000: Up to 5600 MT/s (1DPC), 3600 MT/s (2DPC)
• EPYC 4004 / Ryzen 7000: Up to 5200 MT/s (1DPC), 3600 MT/s (2DPC)
Graphics AMD Radeon Graphics
BIOS AMI UEFI 256MB SPI flash
Watchdog Software Programmable Supports 1~255 sec. System Reset
Super I/O NUVOTON NCT6126D-S
TPM TPM 2.0
Display
Display Port 1x DP 1.4a up to 4096×2304 @60Hz
HDMI 1 x HDMI 2.0, up to 4096 x 2160 @60Hz
Storage
M.2 2x M.2 M Key (2280, PCIe x2) support for NVMe
Expansion
M.2 1x M.2 E Key (2230, PCIe x1, USB 2.0) support for Wifi/Bluetooth
PCI 2 x PCIe x16 Slots Gen5/Gen4 Supported
1 x PCIe x4 open end slot
1 x PCIe x1 (PCIe x4 Slot Type)
PCIe 2 x PCIe x16 Slots Gen5 Supported
1 x PCIe x4 open end slot
1 x PCIe x1 (PCIe x4 Slot Type)

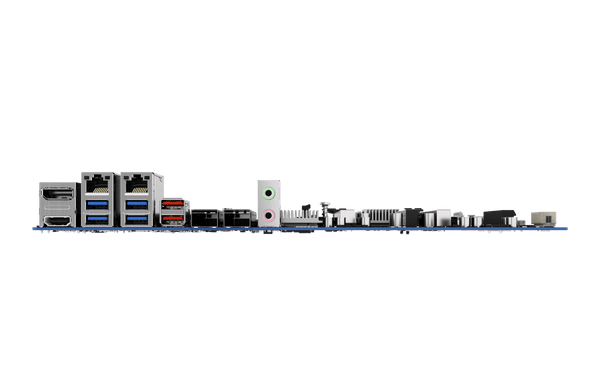

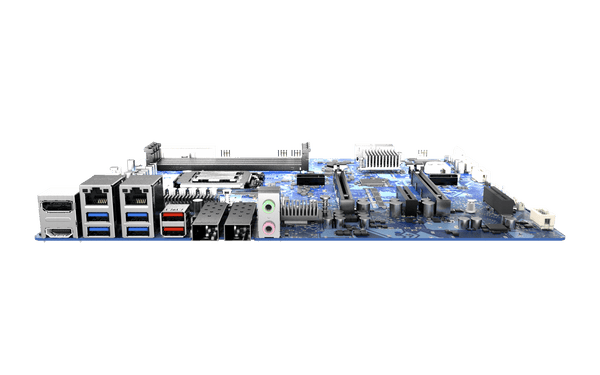

I/O
Audio 1x Line In / Out
LAN 2x 1GbE RJ45 LAN
2x 10GbE SFP+ LAN
USB 6x USB 3.2 Gen 2 x1 (10Gbps)

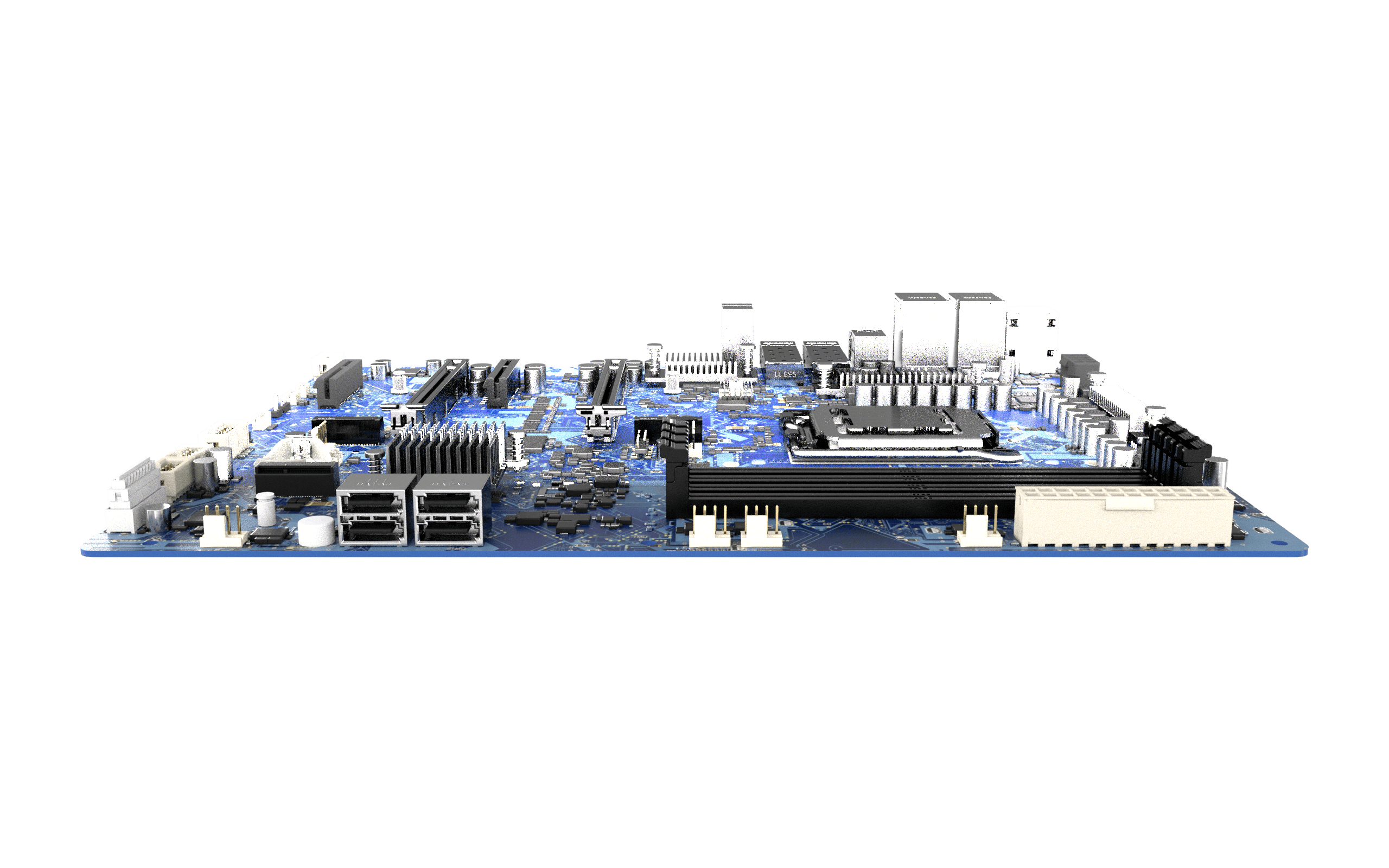

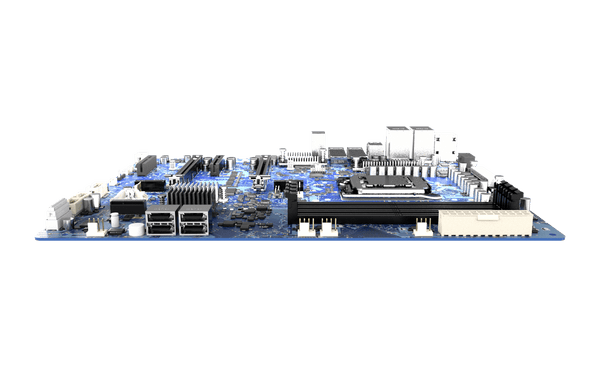

Internal I/O
OOB 1x OOB header
SATA 4 x SATA-3.0 Ports Right Angle Connectors
USB 4x USB 2.0 Internal 2.0 Headers
2x USB 3.2 Gen 1 x1 (5Gbps)
Operating System
Windows Windows 10/11
Linux Ubuntu 22.04 / 24.04 LTS
Power
Power Mode ATX
Power Connector 1 x 24P ATX-Power Connector
1 x 8P 12V ATX-Power Connector
Mechanical Environment
Form Factor ATX
Operating Temperature 0°C to 60°C
Storage Temperature -20°C to 80°C
Relative Humidity 10% to 90% (non-condensing)
Certification CE, FCC Class B
Physical
Dimensions 305mm x 244mm x 1.6mm

Mechanisches Layout

Abmessungen

Einheit:mm
